HDPE大口徑中空壁纏繞管設備A型與B型管(克拉管)區別

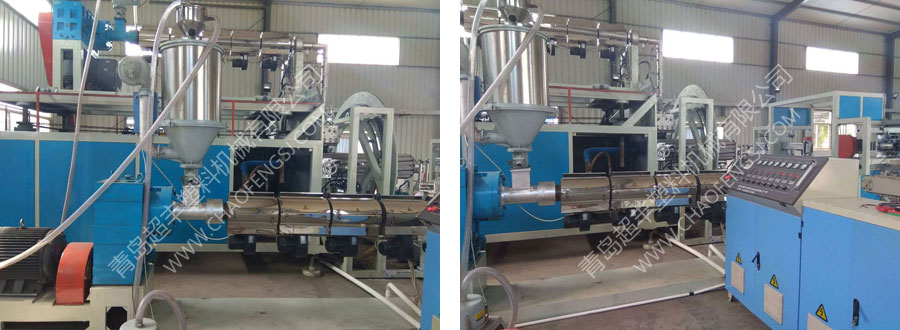

HDPE大口徑中空壁纏繞管設備是以高密度聚乙烯為主要原料,先經第一臺擠出機擠出異型線管,再由第二臺擠出機擠出異型膠條,經熱成型機纏繞復合而成。該種管材具有耐腐蝕、質量輕、安裝簡便、通流量大、壽命長等優點,可替代高能耗材質(水泥、鑄鐵、陶瓷等)制作的管道,產品嚴格按照GB/T19472.2-2004《埋地用聚乙烯(PE)結構壁管道系統 第2部分:聚乙烯纏繞結構壁管材》組織生產,確保該產品各環節均處于受控狀態。外觀:管材的內外表面干凈、光滑,管壁內無可見雜質、孔洞等表面缺陷。 管材端面應切割平整,無銳邊、毛刺。顏色:顏色應均勻一致,一般為黑色,也可根據需要特制。長度:一般為6米,可根據需要定制HDPE結構壁纏繞管的應用:廣泛用于高速公路、市政建設、住宅小區、農業等領域的排水、排污管道。
一、A型克拉管和B型克拉管分別指什么?
克拉管分為兩種管一種是A型克拉管,一種是B型克拉管。
1、A型克拉管是指HDPE中空壁纏繞管:
1)產品名稱:A型克拉管,全稱HDPE中空壁纏繞管(下稱:A型管);
2)采用標準:A型管必須符合國家標準《埋地用聚乙烯(PE)結構壁管道系統》第2部分:《聚乙烯纏繞結構壁管材》(GB/T19472.2-2004)的要求;
3)連接方式:A型管連采用白鋼卡箍式彈性連接方式。
4)主要原料:A型管以高密度聚乙烯(HDPE)為原料。
5)口端:A型管口端是平口的。
6)電熔絲:A型管端部沒有電熔絲。
2、B型克拉管是指HDPE (高密度聚乙烯)纏繞增強管:
1)產品名稱:B型管,全稱HDPE (高密度聚乙烯)纏繞增強管(下稱:B型管)
2)采用標準:B型管管材必須符合GB/T19472.2-2004規定的B型結構壁管;
3)連接方式:B型管采用承插式電熔連接方式的纏繞管材。
4)主要原料:B型管采用無毒無害的高密度聚乙烯(PE)、聚丙烯(PP)波紋管為骨架管的頂級管材,混合一定比列色母料進行科學均勻配比。
5)口端:B型管口端是承插口的。
6)電熔絲:B型管端部有電熔絲。
二、A型管(HDPE中空壁纏繞管)
1、什么是中空管?
A型管全稱為HDPE中空壁纏繞管,A型管是一種以高密度聚乙烯(HDPE)為原料,采用熱態纏繞成型工藝制成的結構壁管材。
2、A型管的應用領域:
A型管(HDPE中空壁纏繞管)適用于輸送水溫度在45℃以下的市政排水、建筑室外排水、埋地農田輸排水、工業排污、道路排水、污水處理廠、運動場廣場工程排水及電氣電信工程等。由于中空管屬化學建材,對節省能源、減小污染、保護環境具有重要意義。
三、B型管 (HDPE纏繞B型管)
1、什么是B型管?
B型管(HDPE纏繞增強管)即是高密度聚乙烯結構壁熱態纏繞管,HDPE纏繞結構壁管,它是一種新型異形結構壁管材,采用高密度聚乙烯熱纏繞成型工藝制成。
2、B型管的應用領域:
1)排污系統:
熱態結構壁纏繞管的各種管壁結構和管材,檢查井,管件因其可靠的連接性能,可用于先進的排淺層系統。
2)排水系統:
用于將液體和氣體物質排放到河流或者海中。熱態結構壁纏繞管具有重量輕,安全,連接可靠,耐腐蝕及環剛度高等優點,因而采用熱態結構纏繞管具有很大的優勢。
3)儲罐與容器::
采用聚乙烯或者聚炳烯的管材可用于生產立式或者臥式儲罐,且具有以下優點。適用于糧食儲存;耐酸堿;強度高;100 % 可靠;系統完整;雙平壁不滲漏。
4)管路整修:
采用“管中襯管”的方法重新整修破損管路的方法越來越重要
5)特殊應用:
熱態纏繞壁纏繞管還可以做特殊的用途像通風,通道等
四、A型克拉管和B型克拉管兩者的區別
1、A型管為HDPE中空壁纏繞管,口端是平口的;B型管為承插口纏繞管,口端是承插口的。
2、A型管端部沒有電熔絲,B型管端部有電熔絲。
3、A型管是內外都是平壁的中間是結構壁代表的是中空纏繞管;B型管內壁屏蔽外壁是異形增強結構的一般來說雙壁波紋管、克拉管為B型管。但是鋼塑復合的鋼帶管不能算在里面因為GB/T19472.中有描述。
4、B型管是采用德國設備和技術,以高密度聚乙烯(HDPE)材料為原料,在熱熔狀態下纏繞成型,采用自然風冷卻后,冷態脫模,符合國標GB/T19472.2-2004規定的B型結構壁管。而A型管采用國產設備和技術,以高密度聚乙烯材料(HDPE)為原料,在熱熔狀態下纏繞成型,采用水冷,符合國標
GB/T19472.2-2004規定的A型結構壁管。在工藝上先擠出方形管,經水冷卻后定形,再纏繞成圓形管,再用水冷卻。
兩者比較之下,B型管的優勢:
A)熱熔狀態纏繞,結構壁內外壁同步纏繞,管材整體均勻、沒有焊縫。
B)采用風冷,管材在成型內貯熱量完全散發,不會形成內應力,不會分層和開裂。
C)冷態脫模,管材冷卻至常溫時,采用模具收縮方式脫模,管材不會變形。兩者比較之下,中空管存在的缺陷:
A)存在明顯的焊縫,且長度較長,質量難以控制。
B)水快速冷卻,熱量散發不均勻,結構壁存在應力??刂撇缓脮r經常出現彈簧狀裂開。
C)外壁光滑,無法有效抑制因PE材料熱脹冷縮引起的縱向位移,經常造成在管道兩端形成應力集中,破壞接頭或管道與檢查井的連接,形成漏水。
5、B型管 (HDPE纏繞B型管)的慣性距是連續可調的且最大值可達19.8,所以管材環剛度高,DN1500以上的管材仍可以生產出16KN/m2以上的管材。而A型管(HDPE中空壁纏繞管),結構壁型高受限,可調慣性矩較小只能達到5,所能生產的管材環剛度低,基本為 8KN/㎡,當管材大于DN1000以上時其環剛度為SN4(≥4KN/㎡)。
6、B型管 (HDPE纏繞B型管)在生產時對產品原料性能要求極高,所以除了2%的色母粒以外,其它都為HDPE材料,所以價格相對低。而A型管(HDPE中空壁纏繞管)單位環剛度所產生耗材較多,所以成本較高。但由于生產設備投資較小,門坎較低,所以廠家較多,在無序的市場競爭下,為了在成本上取得優勢,大量采用無機物(碳酸鈣)和再生料,以致市場的價格差矩較大,并且低得離譜。
7、B型管 (HDPE纏繞B型管)采用承插式電熔連接(剛性接口),接口部采用承插和電熔兩種方式同時使用,確保了管材接口的受力能力,同時也保證了接口的密封性。B型管 (HDPE纏繞B型管)承受不均勻能力極強,并且施工方式可以多樣化,在需要快速回填地區,B型管 (HDPE纏繞B型管)可以在地面上進行多根預焊,再放入溝槽。而A型管(HDPE中空壁纏繞管)采用(電)熱熔帶方式進行連接,由于管材端口變形,(電)熱熔帶不能與管材完全粘后,施工時必須在溝槽內焊接,需要較大的土方開挖,施工速度慢。(電)熱熔帶連接,受力結構較差,加上管材焊了縫長,無法適應軟基或不均勻沉降地區敷設。
8、在同材質的B型管 (HDPE纏繞B型管)和A型管(HDPE中空壁纏繞管管)相比,在技術上B型管要優于A型管、應用上B型管還要優于A型管,在相同的指標下,兩種型式的管材用料相差不多,正常價位也應相差無幾,所B型管的性價比明顯要優于A型管。
9、B型管 (HDPE纏繞B型管),在國家及省市重點工程中大量使用,尤其是沿海地區存在不均勻沉降地區更是普遍使用。而A型管(HDPE中空壁纏繞管)由于工藝和結構較不合理,用料不夠純,工程安全性太低,在一些重點工程中已被限制使用,在沿海地區已普遍不使用。
四、綜上所述:
我們不難得出,克拉管生產線(HDPE大口徑中空壁纏繞管設備)采用承插式電熔連接的B型管 (HDPE纏繞B型管)柔性最好,且接口為剛性接口,既確保了接口的密封性又有受力結構。在工程施工過程中,如果溝槽地下水位高,大面積降水困難,或者塌方嚴重,可以在地面上完成多根管的焊接在放入溝槽,這種方式是其它管材無法做到的,采用這種方式既可以加快施工進度、同時又可避免危險施工,并降低施工成本。
